Rakennuspiirtämisen tunnit

Tunnit meille piti Valvikki Kansikas-Tähtinen

Saimme tehtäväksemme mm. piirtää ja suunnitella miniyksiöön sisustuksen ja miettiä erilaisia keittiöratkaisuja. Tunnit olivat mielenkiintoisia ja opin paljon rakennuspiirtämisestä.

a3 kokoinen paperi täynnä havainnekuvia

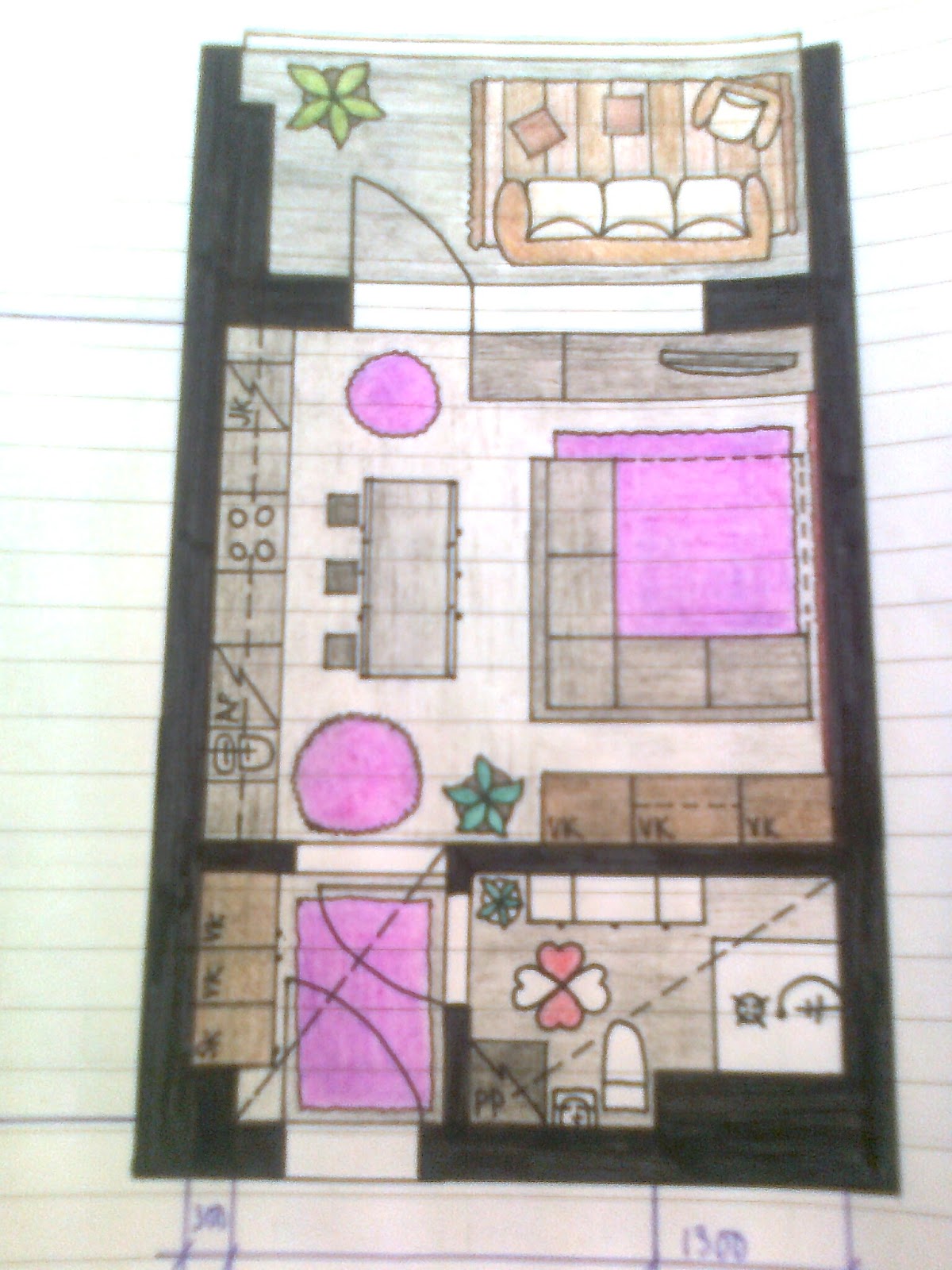

yksiön pohja piirros suunnitelmineen

keittiön suunnitelma

Pyöreän rahin verhoilu

Pyören rahin verhoiluun oli varattu aikaa yhden jakson verran.
Opettajanamme toimi Reijo Hurmalainen.

Aloitin valitsemalla sopivat vaahtomuovit rahiani varten.
Valitsin kannen päälle vaahtomuovin nimeltä HR-35.
Kannen ja rungon ympärille valitsin vaahtomuovin E-25.
Tarvittavat vaahtomuovit mitattiin ja leikattiin oikean kokoisiksi joko saksilla tai paineilmalla toimivalla vaahtomuovileikkurilla.
Liimaus aloitettiin kannesta. Liimaa levitettiin ruiskulla molempiin kappaleisiin tasaiseksi kerrokseksi. Liimauksen annettiin kuivua aina ennen kappaleiden kiinnitystä vähintään vartin verran. Ensimmäiseksi liimattiin rahin kanteen vaahtomuovi. Tämän jälkeen liima levitettiin rahin runkoon ja kannen reunaosaan. Ohuet vaahtomuovit kiinnitettiin runko-osaan kiinni.

Rahin sisäosa mitattiin ja sisäosaa varten leikattiin sorvifoliota tarvittava määrä. Sorvifolio liimattiin rahin sisäpohjaan ja sisäreunoille kiinni. Kannen päälle liimattiin ennen kangasta vielä kerros ohutta vanua.
Kannen päälle nidottiin kiinni ohut harsokangas. Rahin rungon ympärille ohut harsokangas liimattiin kiinni yläreunasta.
Valitsin koulun kangas varastosta marjapuuron värisen verhoilukankaan. Kankaat leikattiin rahin puuosa mittojen mukaan ja mietittiin tarkkaan miten ne kankaasta leikataan.
Ensimmäisenä ompelin kannen reunakankaat yhteen kiinni. Tämän jälkeen rahin päällisosan kangas ommeltiin  kiinni reunakankaaseen. Lisäksi ompelin vielä katesauman kannen päälliseen.

Rahin runko-osan kangas ommeltiin yhteen kiinni, jonka jälkeen siihen ommeltiin kiinni yläosan kangas. Ompelin myös tähän katesauman.
Rahin kannen päälle ujutettiin ommeltu kangaspussi. Ennen kiinnitystä pitää tarkistaa että saumavarat suuntautuvat alaspäin. Kangas kiinnitettiin paineilmanitojalla kiinni siististi noin sentin päähän reunoista 8 mm:n niiteillä.
Runko-osan kangas asetettiin paikoilleen runkoon. Rungon päällisosaan leikattiin sopivan kokoinen reikä, ja nidonta aloitettiin päällisosasta. Kankaaseen leikattiin halkioita, jotta se taittui paremmin rahin sisälle. Kangas taitettiin rahin sisäosaan piiloon ja nidottiin kiinni. Runko-osan kankaan saumavara suoristettiin ja aloitettiin kankaan pohjaan kiinni nidonta. Kangas taitettiin ja nidottiin siististi pohjaan kiinni noin sentin päähän reunoista.
Kannen nurjalle puolelle leikattiin kuitukangasta. Ensimmäiseksi nidottiin kiinni koholla olevaan ympyrään sopiva kappale. Tämän jälkeen kannen reunoille leikattiin kaksi kaarta ja ne nidottiin siististi kanteen.

Rahin sisälle ommeltiin vielä kuitukankaasta juuri oikean kokoinen sisäpussi. Sisäpussi nidottiin saumavaroistaan rahin pohjaan kiinni, yläosa taitettiin piiloon ja nidottiin kiinni.
Ompelin ylijääneestä kankaastani rahin sisälle taskuosion. Taskuosioon tein kolme erikokoista taskua. Taskuosion nidoin pohjaan kiinni ja rahin yläosaan. Niitit jätin kankaitten alle piiloon.




rahin kannen vaahtomuovit




rahin rungon vaahtomuovit



kankaan pohjaan niittaus



kannen kankaan niittaus



kuitukangas kannen nurjalla puolella



sisätasku

valmis tuotos

verhoilun jälkeen täytyi vielä jokaisen laskea kustannuslaskentaa ja laskea oikein rahinsa kokonaishinta

Tyyny

Verhoilujaksossa toinen kunnon työ oli tyynyn teko.

Opettajana toimi Reijo Hurmalainen.

Tyynyn teko aloitettiin valitsemalla kankaat. Valitsin kaksi kangasta, violetin ja ruskean. Tämän jälkeen kaavat piirrettiin itse pahviin. Tein tyynystäni halkaisijaltaan 40 cm. Valittuihin kankaisiin piirettiin kaavat ja kankaat leikattiin

Tyynyyni tarvitsin:

• Pohjaa varten kaksi puolikasta ympyrää
• Pääliosaa varten ympyrä jaettuna neljään osaan
• Reunakangas
• Terenauha
• Vetoketju
• Tyynyn sisälle vanusta tehty täytepussi

Ensimmäisenä ommeltiin pääliosan neljä kappaletta yhteen yhdyssaumalla, minkä jälkeen niihin ommeltiin koristekatesaumat.

Tyynyn pohja-osat ommeltiin yhteen yhdyssaumalla, mutta vetoketjulle jätettiin keskelle ompelematon kohta. Vetoketju mitattiin ja leikattiin, sekä siihen kiinnitettiin lukko. Vetoketju ommeltiin vetoketjupaininjalan avulla "piiloon". Kankaan reunat siis tulivat vetoketjun päälle, näin vetoketju jäi siististi piiloon.

Reunakangas oli 10 cm leveä ja sen pituus laskettiin halkaisijan avulla:

kehä= halkaisija*pii.

Reunakangas ommeltiin tyynyn pohjaan kiinni laskettujen merkkien perusteella.

Terenauha ommeltiin tekonahasta. Tyynyn pääli-osaan ommeltiin terenauha kiinni. Tämän jälkeen tyynyn pääli-osa ommeltiin kiinni reunanauhaan käyttäen terepaininjalkaa. Tyynyn sisälle piti ommella yksinkertainen vanupussi tyynyn täytteitä varten. Se oli nopeasti leikattu ja ommeltu ja tyyny täytetiin oman mielen mukaan tarpeeksi muhkeaksi.

Napin tekoa piti harjoitella ja itse tehty nappi kiinnitettiin tyynyn keskelle.

Nappiin pujotettiin nappilankaa ja kaksipääneulalla se vedettiin tyynyn läpi. Nappi kiinnitettiin vetoketjun saumaan kiristyssolmun ja merimiessolmun avulla.

Tyyny oli nimilappua vaille valmis opettajan arvioitavaksi.

tyynyn päällisosa ja nappi

valmis tyyny

Patakinnas

Ensimmäisen verhoilujakson ensimmäinen työ oli patakinnas.

Opettaja toimi Reijo Hurmalainen.

Patakintaaseen oli valmiina vakiokaavat. Valitsin kankaan ja piirsin vahakynällä kaavoista itselleni patakintaan osat. Sisälle tuli vuorikangas ja vanua. Ne piirrettiin samalla kaavalla ja kaikki osat leikattiin irti.

Patakinnasta alettiinn seuraavaksi ommella kasaan. Ensimmäiseksi ommeltiin peukalo-osa ja sen jälkeen  sivusaumat. Kaikki osat ommellaan oikeat puolet vastakkain. Vuorikangas ja vanu ommeltiin samaan aikaan yhteen kiinni. Patakintaan sisäosa ja ulko-osa ovat molemmat nurinpäin, kun ne ommeltiin hieman kiinni toisiinsa peukalonpäästä ja sormienpäästä. Näin estetään vuori-osan liikkuminen patakintaan sisällä. Koko patakinnas käännettiin oikein päin ja suuosa ommeltiin kiinni taittamalla kangas kaksi kertaa päällekkäin.

patakintaan pääliosat valmiina ommeltavaksi

vuoriosat leikattuna

ensimmäinen työni verhoilusalissa

Verhoilun salat aukeaa

Toinen jakso alkoi verhoilun merkeissä. Tutustuimme verhoilutyösaliin ja verhoilutyökaluihin. Teollisuusompelukoneilla ompelua piti harjoitella, joten saimme paperit jossa oli sitten jos jonkinmoisia viivoja joiden päältä piti ommella ja vähän treenailla. Saimme monistekasan jossa oli erilaisia ompeleita ja niihin tutustuttiin tekemällä ompelumalleja tilkkuihin.

Nämä oli siis ensimmäiset hommamme. Verhoilun ensimmäisessä jaksossa on tarkoitus tehdä patakinnas,tyyny ja pyöreän rahin verhoilu.

erilaisia ompeleita

verhoilusalin tunnelmaa

Työkalupakki

Puutyöjaksossa viimeinen "pakollinen" työ,työkalupakki.

Opettajina toimivat Heikki Saraja ja Mika Remes.

Varastosta kävimme valitsemassa sopivaa puuta eli koivua. Työkalupakkiin tarvittiin 4 kpl pidempiä kehysosia ja 12 kpl lyhyempiä kehysosia.

Katkaisusahalla isot lankut sahattiin lähelle oikeita mittoja. Särmällä paloista otettiin kaarnat pois ja sahattiin pienimmiksi. Oikohöylöllä jokaisesta palasta suoristettiin kaksi sivua suoraksi, minkä jälkeen siirryttiin tasohöylälle. Tasohöylällä loputkin palojen sivut saadaan suoraksi ja pari milliä reilumman kokoisiksi kuin mitä valmiina piti olla. Palat käytiin hiomassa lopullisiin mittoihinsa jokaiselta sivulta.

Tämän kaiken jälkeen palojen päät sahattiin jiirisahalla 45 asteen kulmaan oikean mittaisiksi. Sirkkelillä paloihin tehtiin urat yhdelle sivulle vaneria varten.

Seuraavaksi ruvettiin sahaamaan 4 mm:n vaneria oikeaan mittaan. Työkalupakkiin tarvittiin 2 isompaa vaneria ja 2 pienempää. Ne mitattiin ja sahattiin sirkkelillä.

Työkalupakin laitoja ruvettiin kokoamaan sitten näistä kappaleista. Kehysosiin laitettiin liimaa ja vanerit upotettiin niille tehtyihin uriin. Kehäpuristimella kehysosat saatiin tiiviisti jäämään kiinni toisiinsa. Kun liima oli kuivunut noin vartin verran, kehäpuristin voitiin poistaa. Kun kaikki kehysosat oli kasattu, ne laitettiin kiinni toisiinsa kulmaraudoilla jotka sijoittuivat pakin sisäpuolelle. Kulmaraudat kiinnitettiin pienillä ruuveilla. Kun työkalupakin kehikko oli kasassa, otettiin pohjasta mitat ja siihen käytiin sahaamassa pohjavaneri joka oli 4 mm paksua. Samalla sahattiin kansi joka oli 12 mm paksua vaneria. Kannesta tehtiin hieman isompi kuin pohjasta. Pohja kiinnitettiin liimalla ja ruuveilla kehikkoon. Pohjan reunat siistitiin alajyrsimellä.

Kannen saranoita varten tehtiin pakkiin upotukset saranoille mitatuille kohdille ja samalla upotukset tehtiin lukkomekanismille taltalla ja vasaralla. Saranat kiinnitettiin pakkiin ruuveilla kuten myös lukon osat. Kansi kiinnitettiin saranoihin, ja jotta kansi ei aukeaisi "yli äyräidensä" siihen kiinnitettiin ruuvilla ketjua, jonka toinen pää oli pakin sisäpuolella. Näin kansi aukeaa vain tietyn määrän. Työkalupakki alkoi olla valmis,pientä viimeistelyä vailla.. Työkalupakin etu ja taka-osan nurkkiin porattiin pienet reiät ja niihin tehtiin itse puutapit, jotka sitten liimattiin paikoilleen vahvistamaan liitoksia. Pakin sivuille kiinnitettiin kantokahvat ruuveilla ja pohjaan ruuvattiin kiinni jokaiseen nurkkaan pienet kumitassut. Työkalupakki odottaa vielä pintakäsittelyään.

saranoiden ja lukon upotus

vanerin upotusta ja kulmarautojen kiinnitystä



työkalupakin kantokahva

valmis tuotos!
